LINHA "PH" - Precipitador Hidrodinâmico

TECNOLOGIA

Turbocentrifugação multi-venturi com líquido recirculante, em fluxo binário, formado por gases, óleos, gorduras, vapores com o líquido ou solução de seqüestro de poluentes. Concepção em dois lóbulos contrapostos, sendo um de centrifugação e outro de separação ciclônica. Rotor multi-venturi tipo "limit load" operando em carcaça centrífuga com elevado ganho de pressão para superar as perdas de carga de rede de dutos.

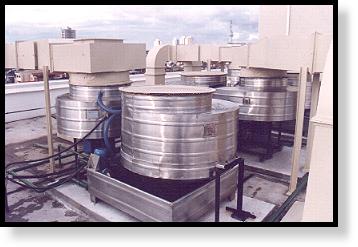

PRECIPITADORES HIDRODINÂMICOS APLICADOS

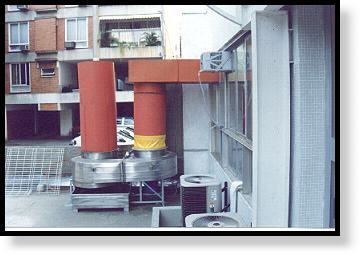

EM EXAUSTÃO DE POLUENTES DE COZINHA PROFISSIONAL
COM SEGURANÇA ANTI-INCÊNDIO

PRECIPITADORES HIDRODINÂMICOS

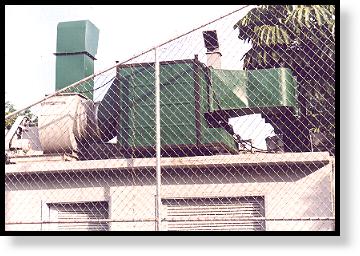

APLICADOS EM INDÚSTRIA FARMACÊUTICA

TÓPICOS RELEVANTES

Transmissão direta, com motores de baixa rotação, menor nível de ruído Construção em aço inoxidável AISI 304, soldado processo TIG Dimensões compactas, com função EXAUSTÃO incorporada Controle antipoluente simultâneo de gases, partículas, vapores, óleos, gorduras e odores Barreira preventiva e efetiva contra propagação de chamas de incêndios, por ausência de óleos e gorduras combustíveis acumulados ("FIRE SAFE CONTAINER") no fluxo Eliminação de contaminação cruzada com sistema de ar condicionado Minimiza ações de limpeza interna nos dutos de descarga, dificultosa e onerosa Reduz taxa de seguros e insalubridade Permite a descarga do ar tratado sem incômodos a vizinhança eliminando chaminés anti-estéticas Atende legislação e parâmetros de emissão de poluentes Manutenção operacional simples e versão com autolimpeza

Para aplicações
na faixa de
  • Vazões: 1.000 à 150.000 m3/h
  • Pressão Disponível: até 80 mm.c.a


APLICAÇÕES

Cozinhas Profissionais - Cabines de Pintura - Processos Industriais
Resfriamento Evaporativo com eliminação de poeiras em Subestações Elétricas
Descarga de grupos geradores de energia à diesel etc.

Classificação de Equipamentos de cocção

LEVES MODERADOS SEVEROS
  • Fogões
  • Banho Maria
  • Caldeirão
  • Forno
    Elétrico/Gás
  • Estufa
  • Fritadeiras
  • Churrasqueira
    Elétrica/Gás
  • Bifeteira
  • Frigideira
  • Chapa Quente
  • Charbroiler
  • Grelhas
  • Forno à Lenha
  • Bifeteira
  • Churrasqueira
    a carvão vegetal

NOTA: Nas aplicações severas com condições desfavoráveis de dispersão ambiental,
adotar duplo estágio em série com Precipitadores Hidrodinâmicos.

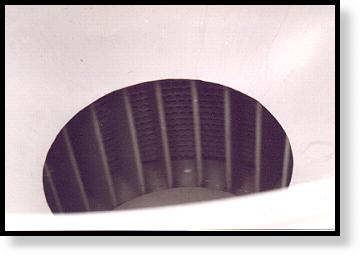

DETALHE EXCLUSIVO ROTOR MULT-VENTURI
DE CENTRIFUGAÇÃO DOS GASES POLUENTES
COM LÍQUIDO RECIRCULANTE

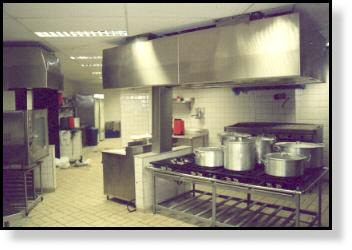

Linha "TRICAP" - Coifa Lavadora

  • Remoção de poluentes na fonte
  • Não ocupa espaço adicional
  • Isenta de filtros acumulativos
  • Ação preventiva anti-incêndio
  • Fabricação em aço inoxidável AISI 304 (18:8)
  • Manutenção simples

COIFA LAVADORA TRICAP WASH PUSH PULL

Através da tecnologia de contracorrente de fluxos, submete-se o ar contaminado com substâncias poluentes e/ou combustíveis a uma tripla lavagem, através do contato com corrente de líquido descendente.
Construída totalmente em aço inoxidável as coifas lavadoras TRICAP são compostas do corpo da Coifa - Lavador propriamente dita, tanque de líquido recirculante e bomba centrífuga. A instalação é complementada por interligação hidráulica / elétrica, rede de dutos, exaustor e periféricos como Dampers e Registros.
A concepção do tanque de líquido externo tem a importante segurança intrínseca ("Fire Safe Container") da extração de óleos, gorduras e borras combustíveis a recipiente externo ao fluxo e com sêlo hidráulico, havendo portanto, total impedimento físico do efeito "bucha", característicos dos filtros acumulativos onde grande concentração de substâncias combustíveis se expõe a eventuais chamas de incêndios em propagação pela rede de dutos.

APLICAÇÃO

Blocos de cocção em cozinhas profissionais Postos de pintura Braseiro a carvão Módulo primário de remoção de poluentes em aplicações industriais Elimina a incrustação de substâncias na rede de dutos.

Para aplicações
na faixa de
  • Vazões: até 3.000 m3/h/ml
  • Perda de Carga Interna: 17 mm.c.a

COIFA LAVADORA TRICAP WASH PULL

UTILIDADES E INSTALAÇÃO

As Coifas Lavadoras TRICAP operam com água ou solução detergente recirculante, que de forma racional extrai gorduras, óleos e borras orgânicas em solução detergente aquosa biodegradável, apta a descarga na caixa de gordura da instalação.
O uso da Coifa Lavadora TRICAP requer a disponibilidade de rede de alimentação água, rede de drenagem à esgoto, energia elétrica trifásica ou monofásica para acionamento da bomba.


Despoluidor Atmosférico Monobloco
Multicap® Série MTC

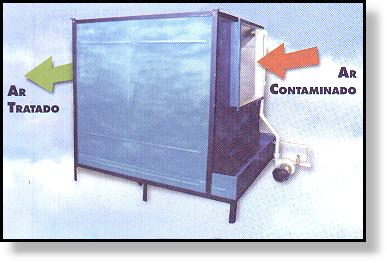

LAVADOR DE GASES MTC 20.000

Dispositivo patenteado que exerce a função de lavador de gases,
congregando as vantagens de:

  • Controle Antipoluente
  • Minimiza limpeza rede de dutos
  • Menor custo de instalação
  • Ação preventiva anti-incêndio ("fire safe container")
  • Utiliza as instalações existentes
  • Fabricação em aço galvanizado ou inoxidável
  • Dispensa emprego de chaminés
  • Manutenção não especializada
  • Não tem filtros cumulativos
  • Instalação simples

Através da tecnologia de contracorrente de fluxos, submete-se o ar contaminado com substâncias poluentes e/ou combustíveis a uma tripla lavagem em percurso sinuoso, com contato transverso com líquido de aspersão em circuito fechado.

Construídos totalmente em aço galvanizado ou inoxidável, os MULTICAP® operam exclusivamente no sentido horizontal e são compostos pelo corpo do lavador monobloco com tanque de liquido recirculante e bomba centrífuga incorporados. A instalação é complementada por interligação hidráulica / elétrica, rede de dutos, exaustor e periféricos como Dampers e Registros.

Nos aspectos físicos temos que o despoluidor atmosférico MULTICAP® deve ser instalado na vertical e rigorosamente nivelado. O tanque de líquido* deve ser instalado em cota inferior ao despoluidor, visto que o retorno do líquido recirculante ocorre por gravidade. No cálculo da perda de carga do sistema, computar o valor de 17 mm.c.a. como perda interna do despoluidor MULTICAP®. Como elementos de conexão entre o despoluídor atmosférico MULTICAP® e o tanque de líquido, temos duas linhas hidráulicas, uma de recalque e outra de retorno da água ou solução aspergida pela bomba centrífuga. Estas linhas de conexão hidráulica, são encargos do cliente face as variadas distâncias envolvidas, sendo de construção metálica em aço galvanizado, cobre ou inoxidável, não deve se utilizar materiais plásticos combustíveis mesmo os auto-extinguíveis.

* Versão 1998 com tanque incorporado em conjunto único e bocais de admissão e descarga de ar na horizontal - Dados dimensionais consultar fabricante.

Aplicação: Exaustão de blocos de cocção em cozinhas profissionais, postos e cabines de pintura, braseiro a carvão (pré-tratamento), fornos a lenha, secadoras de lavanderias industriais, fornos de panificadoras, mesas de silk-screen, resfriamento evaporativo (adiabático) de galpões, etc..

Arranjo de fabricação: Concepção prática com largura igual ao comprimento, pode ser instalado num ponto qualquer do duto entre a coifa e o exaustor, sendo recomendado o mais próximo da coifa, para reduzir o trecho de dutos com depósitos de poluentes e condensados, principalmente os combustíveis. Abrangem sete faixas de vazão, com tolerância operacional de 10% acima da nominal, conforme tabela a seguir.

Utilidades e Instalação: Os despoluidores atmosféricos MULTICAP® operam com água ou solução detergente recirculante, que de forma racional extrai gorduras, óleos e borras orgânicas em solução detergente aquosa biodegradável, apta a descarga na caixa de gordura da instalação.

0 uso do despoluidor atmosférico MULTICAP® requer a dìsponibilidade de rede de alimentação água, rede de drenagem à esgoto, energia elétrica trifásica ou monofásica para acionamento da bomba e exaustor centrifugo tipo "Limit Load".

Nota: Em situações onde o lavador de gases MULTICAP® promover eliminação de trechos sinuosos ou longos de dutos (por ex, eliminação de chaminés) e for mantido o exaustor existente, ou na dúvida da especificação do exaustor, que poderá estar super dimensionado e provocar arraste de líquido, recomenda-se adequação do exaustor (menor rotação) ou instalação de válvula de gaveta ou borboleta (damper) para controlar a aspiração. Somente a operação na faixa máxima de 10% acima da vazão nominal do lavador de gases MULTICAP® assegura a ausência de líquido arrastado na descarga do mesmo.

Lavador de Gases Fluxo Transverso Multicap



Lavador Horizontal com Tanque de Recirculação Incorporado

MODELOS

 MTC-2000 MTC-4000 MTC-6000 MTC-8000 MTC-12000 MTC-16000 MTC-20000

MTC
Dimensões
(mm)

 a 865 950 1200 1400 1600 1900 2000
b 850 900 950 1200 1400 1700 1800
c 800 900 1000 1150 1480 1700 1850
d 370 430 580 680 850 900 1000

BOCAL (mm)

d1xe1

 306x106 366x206 516x236 604x284 774x344 824x424 924x534

Vazão Máxima (m3/h)

 2200 4400 6600 8800 13200 17600 22000



Dimensões
(mm)

 e 170 270 300 360 420 500 610
f 100 100 100 100 100 100 100
g 248 260 310 360 375 500 500
h 580 580 650 740 1000 1140 1180

Dimensões
(mm)

 i 250 250 250 250 300 350 350
J 1100 1150 1200 1450 1700 2050 2150
k 250 250 250 250 300 350 350
Bóia 1/2" 1/2" 1/2" 3/4" 3/4" 3/4" 1"



Capacidade (litros)

 182 200 220 305 310 550 610

BOMBA

Potência
(CV)
Vazão
(m3/h)
Pressão
(m.c.a)

 0,50 0,75 1,00 2,00 2,00 3,00 5,00
9,40 16,0 18,0 21,5 24,0 34,5 43,0
2 3 5 8 10 15 25



Peso
Operacional

MTC

 73 85 130 195 440 350 340
TANQUE 182 200 220 305 310 550 610

OBS:

1 - Bomba Centrífuga, em aço inoxidável AISI304, autoaspirante trifásica
     IP54TFVE 220/380 V*
2 - Exemplos Seleção Material construtivo modelos MULTICAP:
     MTC-12000 G (aço galvanizado)
     MTC-12000 I   (aço inox AISI304)
3 - Instalações Niveladas e na horizontal com suporte apoiado no piso ou
     suspenso no teto *
4 - Perda de carga: 17 mm C.A.
5 - Requer a utilização de exaustor centrífugo "limit load"

Versão monobloco contatar fabricante para maiores vazões ou informações
